日進製作所だからできる


日進製作所では高度な品質を実現するために、精密部品加工用として、各種工作機械を自社開発してきました。中でもホーニング盤は業界のトップブランドであり、超高精度ホーニング加工においては必要不可欠です。 自動車、オートバイ、汎用エンジン、油空圧、家電、金型、ミシン等各種業界から高い評価を得ております。

強み超高精度ホーニング盤のトップブランド。超精密加工を実現します。

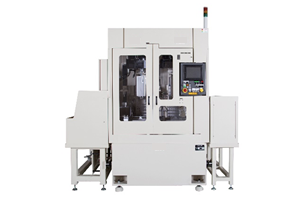

ホーニング盤

ホーニング盤

ホーニング盤総合メーカーとして、ホーニング盤とホーニングツール・治具をトータルに選定し、ご提案いたします。

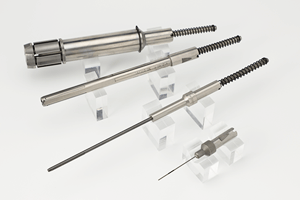

ホーニングツール

ホーニングツール

多様な超精密加工を支える日進製作所オリジナルホーニングツールをご紹介いたします。

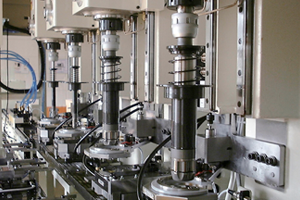

ホーニング受託加工

ホーニング試作加工

・ 開発、試作品の製作
・ 小ロット品の受託生産
・ 設備納入前の生産代行

ホーニング盤

ラインアップ

スタンダードモデル

リーズナブルなコストで多品種生産に最適

  • G25/G50シリーズ
  • G50LシリーズG50Lシリーズ

セルモデル

スペースを取らず生産変動にフレキシブルに対応

  • F25GシリーズF25G/F50Gシリーズ

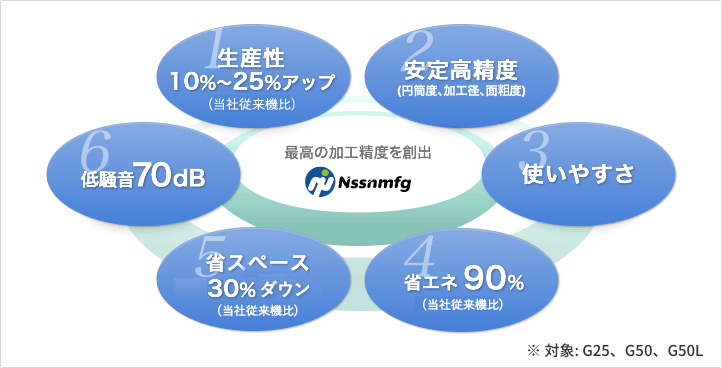

特徴



生産性 10%~25%アップ(当社従来機比)

高速加工:加工時間の短縮

安定高精度

同期同調砥石拡張機能による高精度加工
ストロークに応じた砥石拡張により、加工精度・面粗度が安定

使いやすさ

シーケンスプログラム、取扱説明書等が操作画面で確認
砥石の張り出し位置の自動調整

省エネ

電力費90%削減(当社従来機比)

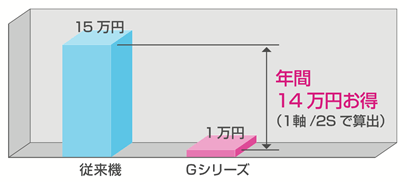

年間14万円お得


電力費(当社従来機との比較例)

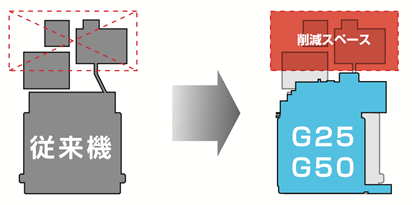

省スペース 30% (当社従来機比)

油圧レス化により従来機より30%のサイズダウン

低騒音70dB

サーボモータ駆動により低騒音を実現

自動車部品

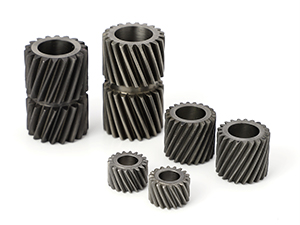

ピニオンギア

ピニオンギア

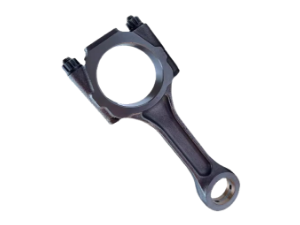

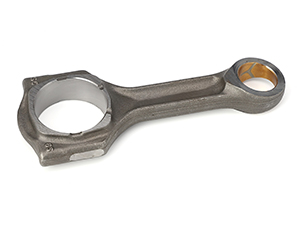

四輪コンロッド

四輪コンロッド

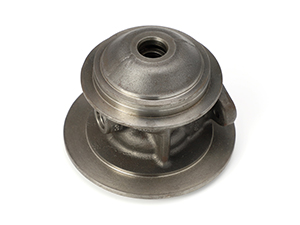

“ターボ"

ターボ

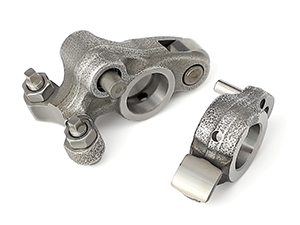

“ロッカーアーム"

ロッカーアーム

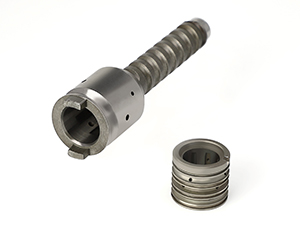

“パワステピニオンシャフト・スリーブ"

パワステピニオンシャフト・スリーブ

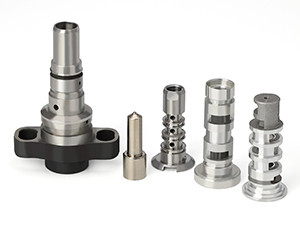

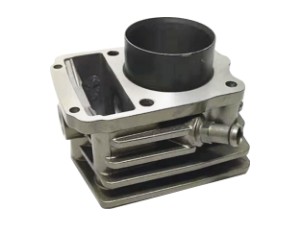

“バレル・ノズル・シリンダー"

バレル・ノズル・シリンダー

オートバイ部品

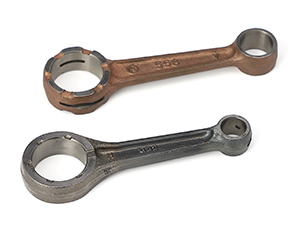

“小型コンロッド"

小型コンロッド

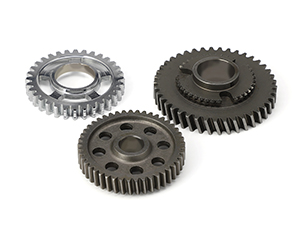

各種歯車

各種歯車

家電部品

“コンプレッサー"

コンプレッサー

モーター部品

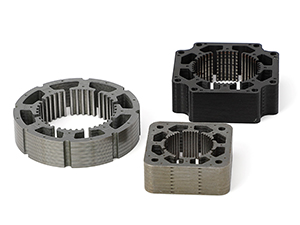

“ステーターコア"

ステーターコア

その他

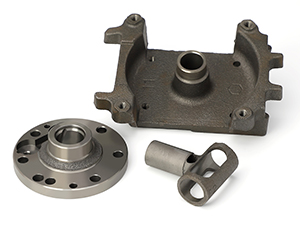

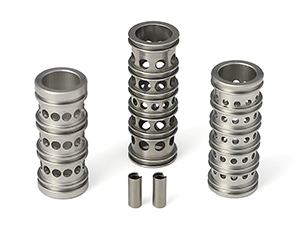

“油圧部品"

油圧部品

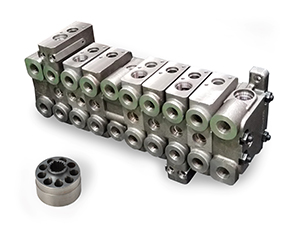

“空圧部品"

空圧部品

加工例

以下に 日進製作所の高精度な加工例の一部をご紹介いたします。

F25G-M3SR

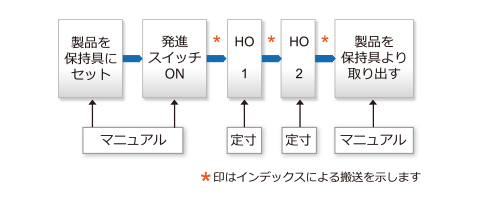

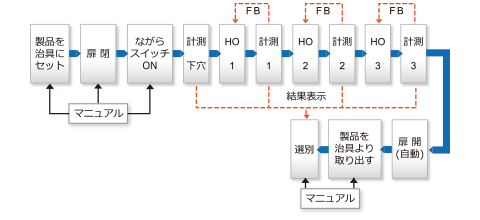

  • 加工サイクル
  • ワーク
加工製品 シリンダー 要求加工精度 加工精度
材質 SUS440C 円筒度 2μm 1μm
硬度 HRC 57~63 真円度 1μm 0.5μm
加工寸法 φ7.505×38L 表面粗さ Ra 0.4μm Ra 0.3μm
取代 25μm~45μm 加工時間 30秒 30秒

G25-AR2

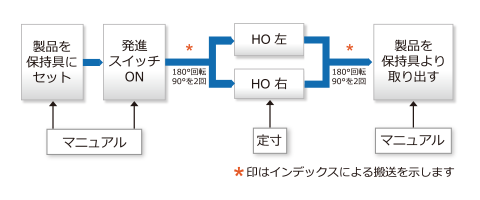

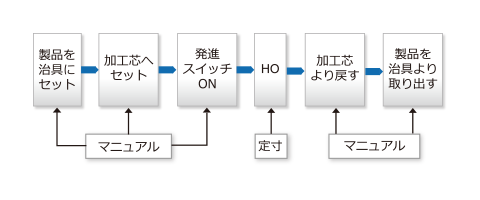

  • 加工サイクル
  • ワーク
加工製品 ピニオン 要求加工精度 加工精度
材質 AG20 円筒度 5μm 2μm
硬度 Hv 720~850 真円度 5μm 1μm
加工寸法 φ19.65×18.9L 表面粗さ Ra 0.8μm Ra 0.6μm
取代 50μm~70μm 加工時間 40秒/5ヶ 40秒/5ヶ

G50-MM1

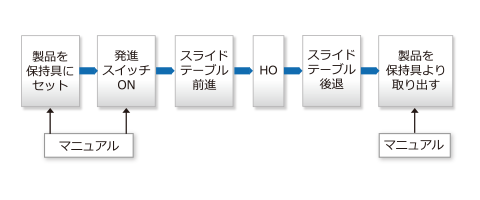

  • 加工サイクル
  • ワーク
加工製品 コンロッド (大端) 要求加工精度 加工精度
材質 SCM420 真直度 4μm 1.2μm
硬度 Hv 320~380 真円度 5μm 1.5μm
加工寸法 φ57×30L 表面粗さ Ra 0.5μm Ra 0.2μm
取代 Max 27μm 加工時間 30秒 25秒

G50-MR2

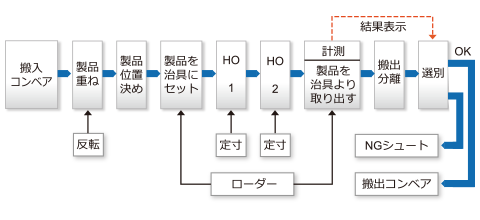

  • 加工サイクル
  • ワーク
加工製品 ステーターコア 要求加工精度 加工精度
材質 珪素鋼板 円筒度 3.7μm
硬度 真円度 10μm 2.9μm
加工寸法 φ35×24.5L 表面粗さ
取代 約 65μm 加工時間 30秒/3ヶ 26秒/3ヶ

※ 3個重ね加工

G50L-MM1

  • 加工サイクル
  • ワーク
加工製品 バレル 要求加工精度 加工精度
材質 SCM415 真直度 2μm/100mm 1.3μm
硬度 HRC 58~64 真円度 2μm 0.2μm
加工寸法 φ47×300L 表面粗さ Ra 0.1μm Ra 0.07μm
取代 25μm 加工時間 403秒

G50-MR2

  • 加工サイクル
  • ワーク
加工製品 ギア 要求加工精度 加工精度
材質 SCr420H 円筒度 6.3μm 1.5μm
硬度 HRA78~83 真円度 6.3μm 0.6μm
加工寸法 φ50×24L 表面粗さ Rzmax 3.2μm Rzmax 2.0μm
取代 130μm 加工時間 40秒 50秒
