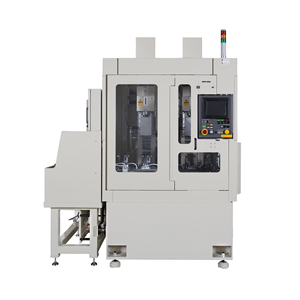

セルモデル F25G型

概要

●G型セルは、φ3〜φ40までの加工直径をカバーし、フレキシブルなホーニング盤です。
●目的に合わせた自由な組み合わせが出来ます。

「3つのセル」の自在な組み合わせがホーニング盤の付加価値を向上

セルだから出来た設備納入後でも追加増設・転用を実現、これまでに無いホーニング盤です。

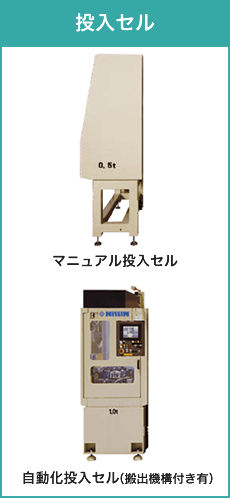

  • 投入セルは製品投入のためのユニットで、マニュアル型と自動型の2種から選択でき、マニュアルタイプを自動タイプへ、自動タイプをマニュアルタイプへとそれぞれ組み替えることができます。また、投入セルは排出機構を備えることもできます。

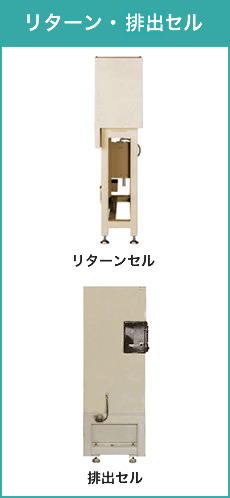

  • リターンセルは製品を投入位置へ戻すためのユニットで、マニュアル投入セルや自動投入セルに排出機構が備わっている場合に使用するユニットです。 排出セルは製品排出のためのユニットで、これは前工程と次工程の流れによって選択できます。


    セルだから出来た設備納入後でも追加増設・転用を実現、これまでに無いホーニング盤です。

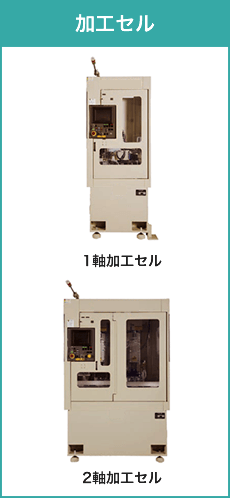

    加工セルの組み合わせ

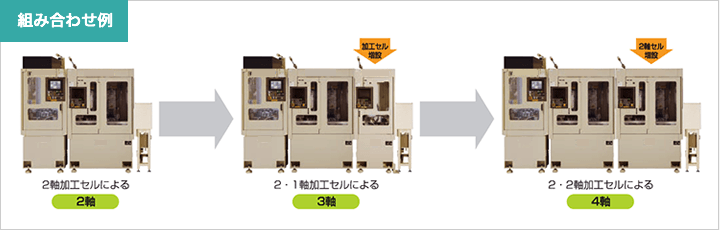

    加工セル追加により 加工時間短縮・加工精度アップ・取代増加達成




    マニュアル機と自動機変更による活用

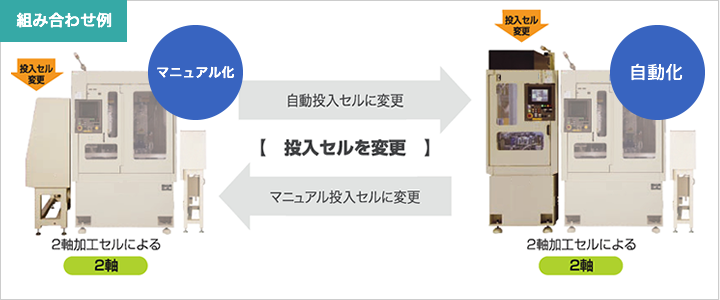

    投入セル変更により 自動化・マニュアル化 への変更を達成

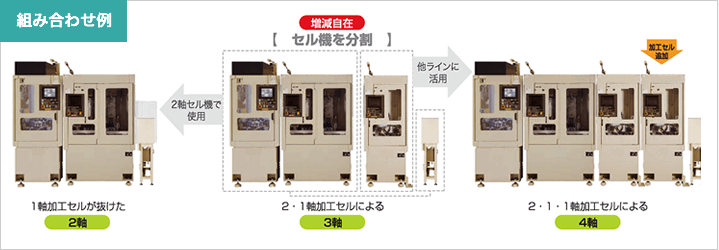

    分割による他ラインへの活用

    生産量変動により 他ラインの生産量を向上


    スペック表

    仕様 F25G
    加工軸数 1軸 2軸
    加工範囲 φ3〜φ40
    長さ 80mm
    駆動方法 主軸回転用 サーボモータ
    主軸速度 使用回転数範囲 1〜3,000rpm(タイミングベルト)
    主軸ストローク 速度 最大 40m/min
    移動量 最大移動量 200mm
    最小設定値 0.01mm
    砥石拡張  拡張方式 定量拡張方式
    拡張量 最小設定値 0.01μm/1拡張
    加工プログラム数   30種
    機械重量 2,000kg 2,500kg
    設備寸法 785mm 1,285mm
    奥行 2,190mm 2,135mm
    全高 2,100mm 2,100mm

    加工長さ・加工条件により最大速度を使用できない場合があります。
    加工可能な穴長さは要求加工精度によって制限があります。
    詳細についてはお問い合わせください。
    本仕様は、製品改良のため予告なく変更する場合があります。

    セルモデル F50G型

    概要

    ●G型セルは、φ4〜φ100までの加工直径をカバーし、フレキシブルなホーニング盤です。
    ●目的に合わせた自由な組み合わせが出来ます。

    「3つのセル」の自在な組み合わせがホーニング盤の付加価値を向上

    セルだから出来た設備納入後でも追加増設・転用を実現、これまでに無いホーニング盤です。

    • 投入セルは製品投入のためのユニットで、マニュアル型と自動型の2種から選択でき、マニュアルタイプを自動タイプへ、自動タイプをマニュアルタイプへとそれぞれ組み替えることができます。また、投入セルは排出機構を備えることもできます。

    • リターンセルは製品を投入位置へ戻すためのユニットで、マニュアル投入セルや自動投入セルに排出機構が備わっている場合に使用するユニットです。 排出セルは製品排出のためのユニットで、これは前工程と次工程の流れによって選択できます。


    セルだから出来た設備納入後でも追加増設・転用を実現、これまでに無いホーニング盤です。

    加工セルの組み合わせ

    加工セル追加により 加工時間短縮・加工精度アップ・取代増加達成




    マニュアル機と自動機変更による活用


    投入セル変更により 自動化・マニュアル化 への変更を達成


    分割による他ラインへの活用

    生産量変動により 他ラインの生産量を向上


    スペック表

    仕様 F50G
    加工軸数 1軸 2軸
    加工範囲 φ4〜φ100
    長さ 130mm
    駆動方法 主軸回転用 サーボモータ
    主軸速度 使用回転数範囲 1〜3,000rpm(タイミングベルト)
    主軸ストローク   速度 最大 30m/min
    移動量 最大移動量 300mm
    最小設定値 0.01mm
    砥石拡張 拡張方式 定量拡張方式
    拡張量 最小設定値 0.01μm/1拡張
    加工プログラム数 30種
    機械重量 2,000kg 3,000kg
    設備寸法 785mm 1,285mm
    奥行 2,190mm 2,135mm
    全高 2,230mm 2,230mm

    加工長さ・加工条件により最大速度を使用できない場合があります。
    加工可能な穴長さは要求加工精度によって制限があります。
    詳細についてはお問い合わせください。
    本仕様は、製品改良のため予告なく変更する場合があります。
