充実した設備で
さまざまな試作ニーズにお応えします

日進製作所では、自動車のエンジン部品や工業用ミシンなどの精密部品の製作において、
開発段階からの試作を行いながら、量産への提案をさせていただいております。

マシニングセンター設備一覧

メーカー 型式 軸数 対応サイズ 特長
Sodick HS650L ５軸 φ70×150 自動ワークチェンジャー付き
HERMLE C32U ５軸 φ650×350 人造石一体型 フレーム
安田工業 YBM950V-V3 ５軸 φ110×180 自動ワークチェンジャー付き
安田工業 YBM950V ５軸 φ100×75 付加2軸テーブル付き
安田工業 YBM850V ４軸 φ70×85 付加1軸テーブル付き
TSUGAMI VNT4-Ⅲ ４軸 560×410 ×250 U軸機構付き
キタムラ機械 MYCENTER3XiF ３軸 760×455 ×250 パレットチェンジャー仕様

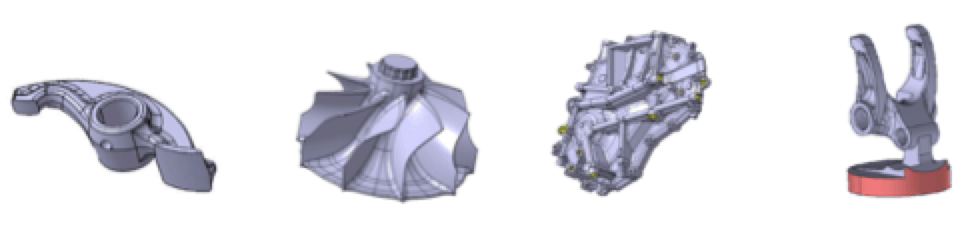

対応サンプル例

旋盤・複合旋盤設備一覧

メーカー 型式 軸数 対応サイズ 特長
TAKISAWA TC-2MⅡ ２軸 φ260×307 小～中径が得意
OKUMA LB15Ⅱ-M ３軸 φ340×500 ドリル､エンドミルでのミーリング可
スター精密 SR-20RⅡ ７軸 φ5～20×130 バーフィーダ―付き(3ｍ)
DMG MORI NTX2000/ 1500SZM ９軸 φ20～54×250 φ650×1500 B軸搭載機、バーフィーダ―付き(1m)
TSUGAMI SS327-5AX ９軸 φ10～32×320 バーフィーダ―付き(3m)

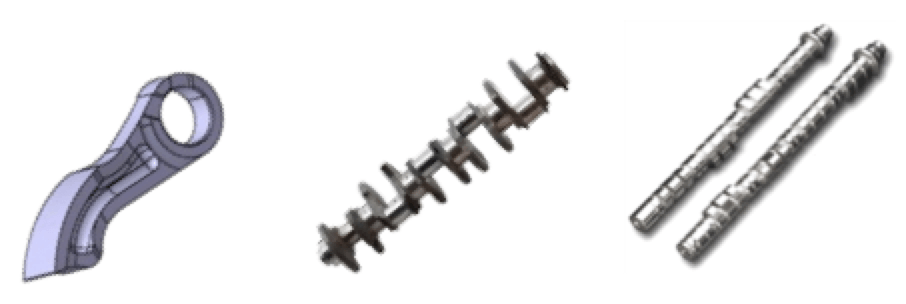

対応サンプル例

研削盤設備一覧

メーカー 型式 対応サイズ 特長
岡本工作機械 PGS63EN 605×300 平面研削
ナガセインテグレックス SHSD-80 80×100 高精度輪郭成形、鏡面仕上
トーヨーエイテック T-11KN φ6～100 内径、外径、テーパ穴可能
トーヨーエイテック TGV-35C-2S φ30～450 内径、外径、端面研削
シギヤ精機 GSU-30B・75P φ300×750 プレーン、アンギュラ、ネジ研削、ポリゴン研削、カムクランク

対応サンプル例

ホーニング盤設備一覧

メーカー 型式 対応サイズ 特長 対応可能領域
日進製作所 E25-MM2 φ4～25×80 超精密穴仕上加工！
  • 真円度：0.5μm
  • 円筒度：1.0μm
  • 表面粗さ：0.4S(0.10a)
加工長さは要求精度により異なります。		 サブミクロン加工でマッチング対応
日進製作所 E25-MM2N φ4～25×80
日進製作所 E50-MM2 φ4～50×80
日進製作所 G50-MM2 φ4～100×130

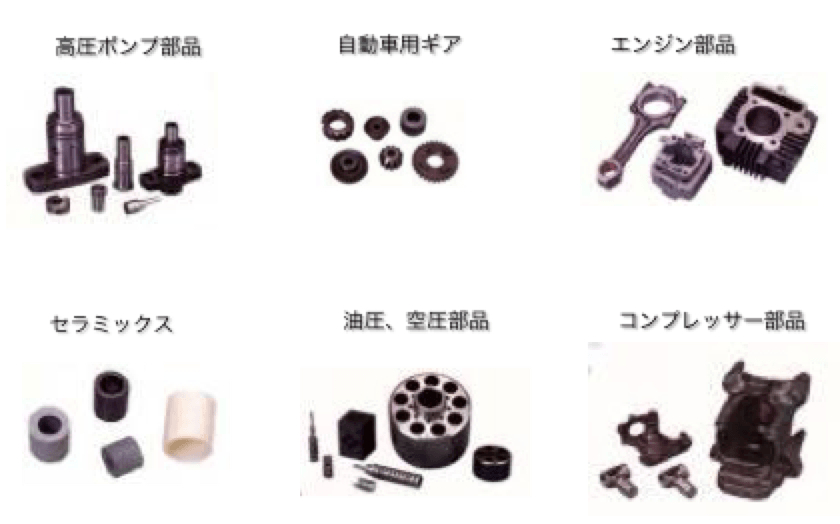

対応サンプル例

放電加工機設備一覧

メーカー 型式 対応サイズ 特長
ブラザー工業 HS-300 260×160 ×100 汎用目的で利用
ブラザー工業 HS-70A 410×260 ×150 汎用目的で利用
Sodick AP 650L 650×450 ×100 最大テーパ±7°、鏡面加工

対応サンプル例

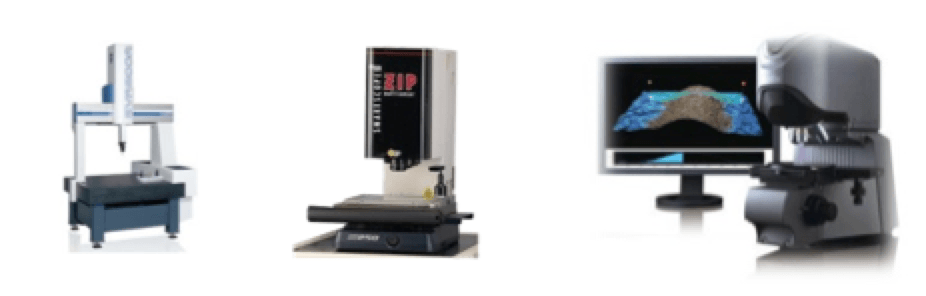

主要検査設備一覧(試作部門専用)

メーカー 測定機 型式
東京精密 3次元測定機 SVA-F9-10-6
東京精密 3次元測定機 GJ600D
OGP 3次元測定機 ZIP250
東京精密 表面粗さ計 SURFCOM1400D-12
東京精密 輪郭形状測定機 SURFCOM2700DX
東京精密 輪郭形状測定機 SURFCOM1700DX
東京精密 真円度計 RONDCOM54DX
東京精密 真円度計 RONDCOM60A
キーエンス レーザーマイクロスコープ VK-X100
オリンパス 内視鏡 K-12-09-15-53
島津製作所 精密万能試験機 AG-100KNISMO
島津製作所 精密万能試験機 AG-10TE

対応サンプル例

CAD／CAM系

設備名称 メーカー 型式 特徴
CAD CAM オイクリッド・ジャパン EUKLID V14-SP2
  • IN：sav/EDX(オイクリッド)IGES、DXF、ParaSolid、CATIA V5
　　　　　　　　　
  • OUT：INの他にSTLでも出力可
CAD Dassault Systemes CATIA V5 IGES、DXF
マシンシミュレーション アイコクアルファ Gナビ 事前のマシンシミュレーション実施により、安全なプログラムで実機稼働でき、段取時間短縮
CAD/CAM マシンシミュレーション KODAMA Corporation TOPsolid TOPcam V6.14J
  • モデル→CAM→シミュレーションまで一気通貫
　　　　　　　　　　　　　　　　　
  • IN/OUT：IGES、DXF、STEP、STL、ParaSolid CATIA V5、etc…
シミュレーション CGTech VERICUT Ver7.3 FANUC、シーメンス、ハイデンハイン対応
